Proyecto de Alimentador de piezas electroneumático


2.ALIMENTADOR DE PIEZAS MEDIANTE CILINDRO NEUMÁTICO

Este proyecto de tecnologia consiste en un sistema de Alimentación de Cajas de 2 tamaños distintos.


Se ha adaptado para ser programado mediante la controladora Picaxe.

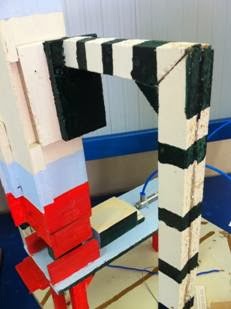

Proyecto Alimentador de piezas PicaxeProyecto Alimentador de piezas Picaxe

Así podemos lograr de una forma muy sencilla, accionar un cilindro de doble efecto a través de una electroválvula conectada a una salida de dicha placa.

Cilindro de doble efectoCilindro de doble efecto

 Además hemos experimentado variando la frecuencia de alimentación simplemente cambiando los tiempos de conexión y desconexión.


Proyecto Alimentador de piezas Picaxe

La válvula empleada es una 5/2 neumática-resorte.


válvula 5/2 neumática-resorte

Para controlarla, se emplea una válvula 3/2 monoestable, es decir, pilotada eléctricamete y retorno por muelle.

Electroválvula neumatica 3/2 monoestable



Para programar el cilindro neumático a través de la electroválvula, solamente necesitamos una placa picaxe con el regulador 78L05 incorporado o bien un relé para poder conectar la salida del mismo a través de otra fuente de alimentación a un voltaje de 12v que es el que necesitan las electroválvulas.

Este es el módulo del relé empleado que se conecta a la placa a positivo, negativo y la salida que empleemos.

Módulo de relés de Picaxe

Funcionamiento del proyecto:

Para realizar el programa solamente se emlea una salida cualquiera, por ejemplo la B.1.
Código del programa:

inicio:

velocidad_lenta:
for b1=1 to 4
high B.1
pause 4000
low B.1
pause 4000
next b1
velocidad_media:
for b1=1 to 4
high B.1
pause 2000
low B.1
pause 2000
next b1
velocidad_rapida:
for b1=1 to 4
high B.1
pause 500
low B.1
pause 500
next b1

goto inicio
